为了满足无人变电站对直流操作电源高精度、低纹波系数的要求，本公司在相控电源的基础上，研制开发了新一代的微机监控高频开关直流电源柜。该产品采用PWM高频开关技术及模块化设计方案，配备可编程控制器(PLC)及工控机作为直流电源柜的临近系统，可实现四遥功能(遥控、遥信、遥测、遥调)，是相控电源的替代产品。该产品能满足正常和事故状态下的继电保护、监控系统、事故负荷、通讯及各种直流操作机构分合闸等的供电需求，广泛应用于发电厂、变电站以及冶金矿山、石油化工、广播电视、邮电通讯和交通建筑等行业。

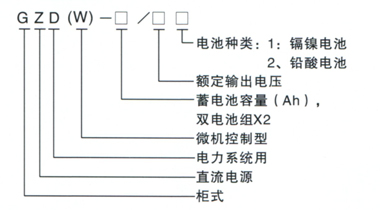

● 型号含义
● 使用条件
1、海拔高度：不超过2000m(若超过2000m，可与本公司协商解决)；
2、环境温度：-5℃一+400C：
3、相对温度：不大于90%。(20±5℃)；
● 技术参数
1、输入电源电压：三相交流380V±10%，50Hz±5%；
2、输出直流电压额定值：24V、48V、110V、220V；
3、输出直流电流额定值：5A一300A；
4、蓄电池额定容量：10Ah一1000Ah；
5、电压调节范围；
6、输出直流调节范围：额定值的0—100%；
7、稳压精度：＜±1%
8、稳流精度：＜±1%
9、纹波精度：＜1%
10、整机噪声：＜55dB
11、防防等级：IP20一IP30
| 输出直流电压额定值 | 24V | 48V | 110V | 220V |
| 浮充电压调节范围 | 21-28 | 43-57 | 99-130 | 198-260 |
| 均充电压调节范围 | 27-31 | 54-62 | 125-140 | 198-286 |
| 主充电压调节范围 | 21-36 | 43-70 | 99-162 | 187-310 |
|
产品型号
|
序号说明
|
规格（种）
|
适用范围
|
| GZD（W）30-□/□ | 单组电池、单母线分段、二台双线输出充电浮充电装置、无降压回路 |
10
|
发电厂或大型变电站 |
| GZD（W）31-□/□ | 单组电池、单母线、二台双线输出充电浮充电装置、无降压回路 |
10
|
发电厂或大型变电站 |
| GZD（W）32-□/□ | 单组电池、双母线分段、二台双线输出充电浮充电装置 |
20
|
120KV-220KV变电站和中小型电厂 |
| GZD（W）33-□/□ | 单组电池、双母线、二台双线输出充电浮充电装置 |
20
|
120KV-220KV变电站和中小型电厂 |
| GZD（W）34-□/□ | 单组电池、双母线分段、二台三线输出充电浮充电装置 |
20
|
120KV-220KV变电站和中小型电厂 |
| GZD（W）35-□/□ | 单组电池、双母线、二台三线输出充电浮充电装置 |
20
|
120KV-220KV变电站和中小型电厂 |
| GZD（W）40-□/□ | 双组电池、单母线分段、二台双线输出充电浮充电装置、无降压回路 |
10
|
重要发电厂或大型变电站 |
| GZD（W）41-□/□ | 双组电池、双母线、二台双线输出充电浮充电装置 |
12
|
120KV-220KV变电站和中小型电厂 |
| GZD（W）42-□/□ | 单组电池双母线分段、三台双线输出充电浮充电装置 |
10
|
重要发电厂或大型变电站 |
| GZD（W）43-□/□ | 双组电池、双母线、二台三线输出充电浮充电装置 |
12
|
120KV-220KV变电站和中小型电厂 |
