高压无功补偿装置主要包含以下设备：高电压并联电容器、串联电抗器、放电线圈、氧化锌避雷器、接地开关、带电显示装置、联接导线、支柱绝缘子、柜体或安装框架等。
高压无功补偿装置根据其配置的不同可以起到无功补偿和谐波吸收的作用。高电压并联电容器是并联补偿的主要部件，产生容性无功。
串联电抗器与电容器串联，可抑制投切涌流和谐波放大。串联电抗率K等于工频额定电流下电抗器的阻抗与电容器的阻抗之比。K值越大。投切的涌流倍数就越小。K取1％以下时。主要为抑制投切涌流。K取4.5％-6％时，在抑制涌流的同时，可限制电容器装置对5次及以上谐波的放大。
K取12％～13％时，在抑制涌流的同时，可限制电容器装置对3次及以上谐波的放大。
放电线圈直接与电容器并联使用，其在电容器从电网断开后，在5s内将电容器端子间的电压降至50V以下。放电线圈还可为并联电容器提供二次保护信号。
氧化锌避雷器主要用来限制电容器投切开关的过电压。
接地开关主要作用是停电检修时将电容器的端子接地，保证检修人员的安全。
柜体、带电显示装置主要用来显示装置的投切状态。并为柜体实现五防闭锁提供判定条件。

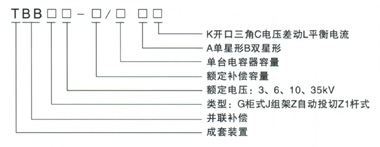

高压无功补偿装置分类
1、柜式高压无功补偿装置
柜式高压无功补偿装置主要是对高压无功补偿装置的安装构架进行改进，使其符合开关柜的有关标准，装置以“交钥匙”为目标进行设计制造、安装投运，装置主要用于小型变电站及企业用户变电站，电容器装置安装在户内使用。
结构特点
户内安装使用。
电抗器选用干式铁芯串联电抗器，损耗小，体积小，不会对室内的构架、控制设备产生干扰。
采用内熔丝结构的单元，保护可靠。
采用四极联动接地刀闸，装置具有防误闭锁功能，保证了操作的安全可靠，操作方便。
柜门采用板状结构，可有效防止装置意外事故下的对前端的损害程度。
装置在公司内部加工完成全部零件，并进行组装，整体包装运输，
在现场的安装工作量极小。
装置标准化程度高，通用性好。
装置外形美观，结构紧凑，占地面积小。
带电显示功能。
技术参数
额定电压：6、10kV
额定容量：300、600、1000、2000、3000、6000 kvar等
执行标准：JB/T7111—93《高压无功补偿装置装置》。GB50227—95《并联电容器装置设计规范》
2、网架柜式高压无功补偿装置
网架式高压无功补偿装置的安装构架由各种型材经加工而成，护栏为金属网状结构。各部件可拆卸成单件包装运输，在现场用标准件重新连接组装，可用于户外，闭锁机构按用户要求配置。
35kV、66kV高压无功补偿装置采用1OkV电容器先并后串组成，整体安装在66kV(35kV)的绝缘平台上。
主要特点
适合于户外、户内安装使用。
1OkV单组容量最大可以做到20000kvar，35kV单组容量最大可做到60000kvar。
运输方便。
安装时。公司可派技术人员现场指导。
技术参数
额定电压：6、1 0、35、66kV
额定容量：1800、3000、6000、8000、10000、15000、20000、30000、60000 kvar等
执行标准：JB/T7111—93《高压无功补偿装置装置》GB50227—95《并联电容器装置设计规范》
安全警示
带有绝缘平台的装置在运行时其安装框架上带有电荷。
请保持安全距离。
装置柜体的接地点应可靠。
接触电容器时需将端子与地线短接。
3、6-10kV多组自动投切无功补偿装置
6—10kV多组自动投切无功补偿装置是在柜式高压无功补偿装置的基础上加上了投切用的高压交流接触器(真空断路器)及自动投切控制器，以实现电容器无功容量的分组(2—5组)自动投切，达到了有载调容的目的。
该装置一般由电容器开关出线柜通过电缆接入。
用途
该装置主要用于工频1OkV(6kV)电力系统，通过对变压器有载调压分接头的自动调节和对1OkV(6kV)母线上的电容器组的自动投切来实现对变电站电压和无功的综合控制。提高系统的功率因数，降低变压器及线路的损耗，提高供电电压质量。
该装置主要是面向企业用户精心设计的，我公司负责产品的现场指导安装和调试，考虑到企业用户的谐波问题，可设计串联电抗率4.5％或以上的电抗器，使得企业用户的谐波得到一定的治理。
其次，该装置可用于农网的大型变电站，考虑农网变电站负荷的日变化及季节性变化的特性，最大限度地补偿系统的无功。
第三，该装置可用于城网无人值守变电站，具有“四遥”功能。
第四，该装置可用于老式变电站的电容器装置改造，提高变电站的自动化水平及运行水平。
4、杆上高压无功自动补偿装置
杆上高压无功自动补偿装置主要用来并接于6kV、1OkVm频交流电力系统，根据网路电压及无功功率的运行参数实时自动完成电容器的投切，以提高功率因素、减少线路损耗，提高供电电压质量。
TBBZl型用于10kV线路，主要由真空断路器、电容器组、控制器、避雷器、电流互感器、电压互感器、安装支架等组成。电流信号的采样能过开心式电流互感器。
TBBZ2型用于变电站10kV母线，户外杆上安装，主要由真空断路器、电容器组、控制器、避雷器、安装支架等组成。输入模拟量采用变电站的电流信号和电压信号。
TBBZ3型用于1OkV线路，杆上安装，其结构与TBBZl的区别为用真空接触器代替真空断路器、并将所有部件组装在一个户外杆上使用的箱壳内。
真空断路器带有A、C相电流互感器，可测量电容器回路的补偿电流，并作为装置的过流速断保护之用。与控制器配合，真空开关可实现自动投切和手动投切。操控电源为外部220V交流电源。
自动投切原理：控制电压在合格范围内的情况下，按照电网对无功的需求来控制电容器的投切。
不带内放电电阻的电容器组需加装放电装置。
