● 概述
YX—GCS型低压抽出式开关柜适用于发电厂、变电站、石油、化工、冶金、纺织、高层、工矿企业等电力系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380(400)、{660)V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
YX—GCS型低压抽出式开关柜的设计符合下列标准：
IEC439-1低压成套开关设备和控制设备
GB7251低压成套开关设备
ZBK36001低压抽出式成套开关设备

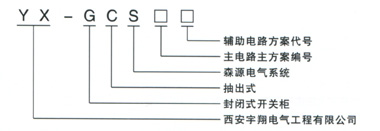

● 产品型号
● 使用条件
周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。
户内安装使用，使用地点的海拔高度不得超过2000m。
周围空气相对湿度在最高温度为+40℃时不超过50％。在较低温度时允许有较大的相对湿度。(例如+20℃时为90％)应考虑到由于温度的变化可能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜度不超过5％。
设备应安装在无剧烈震动的地方，以及不足使电器元件受到腐蚀的场所。
用户有特殊要求时可与制造厂协商解决。
● 技术参数
| 主电路额定电压（V） | 交流 380 400 600 | |
| 辅助电路额定电压（V） | 交流 220 380 400 | |
| 额定频率（Hz） | 50（60） | |
| 额定绝缘电压（V） | 660 1000 | |
| 额定电流（A） | 水平母线 | ≤4000 |
| 垂直母线（MCC） | 1000 | |
| 母线额定短时耐受电流（kA/ls） | 50-80 | |
| 母线额定峰值耐受电流（kA/ls） | 105 176 | |
| 工频试验电压（V/1min） | 主电路 | 2500 |
| 辅助电路 | 1760 | |
| 母线 | 三相四线制 | A、B、C、PEN |
| 三相五线制 | A、B、C、PE、N | |
| 防护等级 | Ip3L IP4L0 | |
