● 概述
JYN1-40.5(F)交流金属封闭型移开关式开关柜（以下简称开关柜)系三相交流50Hz户内装置的金属封闭式开关设备，是用于发电厂，变电所中系统额定电压为35kV，额定电流为2000A，最高电压不超过40.5kV的单母线或单母线分段的成套配电装置。本型开关柜具有防止误操作断路器。防止带负荷推拉手车。防止带电挂接地线，防止带接地线送电和防止误入带电间隔(简称“五防”)的功能。

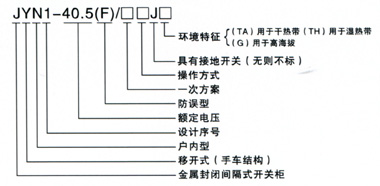

● 型号含义
● 正常使用的环境条件
海拔高度不超过1000m
周围介质温度不高于+40℃。不低于-5℃(允许-309C时储运)
相对湿度：日平均值不大于95％。月平均不大于90％
周围空气应不受腐蚀性可燃气体。水蒸气等明显污染
应具有一定的耐污秽性能
无经常性的剧烈震动
对任一特殊使用条件，用户均应与制造厂协商。经双方同意才可使用。对内绝缘而言。任一海拔高度其绝缘特性是相同的。不需要求采用专门的措施。
● 技术参数
| 序号 | 名称 | 单位 | 参数 | |
| 1 | 额定电压 | kV | 35 | |
| 2 | 最高工作电压 | kV | 40.5 | |
| 3 | 最大额定电流 | A | 1250/1600/2000 | |
| 4 | 额定开断电流 | kA | 16/20/25/31.5 | |
| 5 | 额定关合电流（峰值） | kA | 40/50/63/80 | |
| 6 | 权限通断电流（峰值） | kA | 40/50/63/80 | |
| 7 | 额定绝缘水平 | 1min工频耐受电压（有效值） | kV | 95 |
| 雷电冲击耐受电压（峰值） | kV | 185 | ||
| 8 | 额定频率 | Hz | 50 | |
| 9 | 防护等级 | IP3X | ||
