● 操作方式
户内(Magnum)
户外(Senior lngenious)
● 布置方式
内部结构
“品”字形(Senior、Magnum)
“目”字形(lngenious、MagnumG)
● 现场安装
平面(Magnum、lngenious一250、250(2m)一NAL、300、300(2m)
半埋入(Senior．lngenious—BJ．BJ一630．LD2．Ld3)
注：Senior、Magnum、lngenious为企业内部名称。非产品正式型号。
● 使用条件
1．海拔高度不超过1000m；
2．环境温度；最高温度40℃，最低温度-25℃。最高日平均温度不超过35℃；
3．相对湿度；日平均值不超过95%，月平均值不超过90%；
4．户外风速不超过35m/s；
5．地面倾斜度不大于3°；
6．阳光辐射不得超过1000W/m。；
7．安装地点无爆炸危险、火灾、化学腐蚀及剧烈振动；
8．当与上述正常使用条件不同时。由用户和制造厂协商

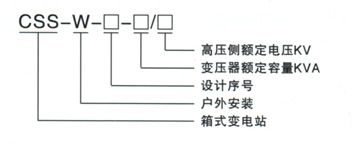

● 产品型号
● 技术参数
项目 |
单位 |
参数 |
|
高 压 单 元 |
额定频率 |
HZ |
50 |
额定电压 |
KV |
12 |
|
额定工频耐受电压对地和相间，隔离断口 |
KV |
42/18 |
|
额定雷电冲击耐压对地和相间，隔离断口 |
KV |
95/110 |
|
额定电流 |
A |
630 |
|
额定短时耐受电流 |
KA |
25（2s） |
|
额定峰值耐受电流 |
KA |
63 |
|
低 压 单 元 |
额定电压 |
V |
400 |
主回路额定电流 |
A |
100-5000 |
|
额定短时耐受电流 |
KA |
30（1s） |
|
额定峰值耐受电流 |
KA |
63 |
|
馈出回路电流 |
A |
10-1600 |
|
馈出回路数 |
路 |
1月22日 |
|
补偿容量 |
Kvar |
0-540 |
|
变 压 器 单 元 |
额定容量 |
KVA |
50-2500 |
阻抗电压 |
% |
4 or 4.5 |
|
分接范围 |
±2×2.5%or±0.5% |
||
联结组别 |
Y.yn/n0orD.yn11 |
||
箱 体 |
外壳防护等级 |
Lp33 |
|
声级水平 |
dB |
≤55 |
