● 概述
XGN2—12(Z)箱型固定式交流金属封闭开关设备(简称开关柜)。是按国家标准GB3906《3—35kV交流金属封闭开关设备》设计的。符合国际电工委员会IEC298《交流金属封闭开关设备的控制设备》标准，满足DL402、DL404标准。达到“五防”闭锁要求。
● 短途范围
本产品适用于额定电压为3.6—12kV、50Hz，额定电流630—3150A三相交流单母线、双母线、单母线带旁路系统。作为接受和分配电能之用。可满足各种类型发电厂、变电站（所）及工矿企业的使用要求。

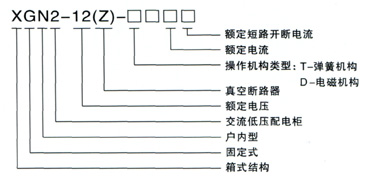

● 型号含义
● 使用环境条件
1、环境温度：上限+40℃。下限-10℃：
2、环境湿度：日平均相对湿度≤95％。月平均相对湿度≤90％；
3、海拔高度：1000m以下(超过时可与我公司协商)；
4、地震烈度：小于8度：
5、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
● 技术参数
序号 |
项目 |
单位 |
技术参数 |
1 |
额定电压（最高工作电压） |
kV |
3.6,7.2,12 |
2 |
额定电流 |
A |
5-3000 |
3 |
额定短路开断电流 |
kA |
16,20,31.5,40 |
4 |
额定短路关合电流（峰值） |
kA |
40,50,80,100 |
5 |
额定短路稳定关合电流（峰值） |
kA |
40,50,80,100 |
6 |
额定热稳定电流 |
kA |
16,20,31.5,40 |
7 |
额定热稳定时间 |
S |
4, |
8 |
防护等级 |
IP2X |
|
9 |
结构形式 |
单母线分段及单母线带旁路 |
|
10 |
操作方式 |
电磁式，弹簧储能式 |
|
11 |
外形尺寸 宽×深×高 |
mm |
1100×1200×2650（一般型） |
12 |
重量 |
kg |
1000 |
