● 概述
KYN28G一12(GZS1)铠装移开式交流金属封闭开关设备(以下简称开关设备)系户内3.6～12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、厂用电配电系统、中小型发电机主开关、工矿企事业单位配电、电力系统的变电站输配电开关设备及大型高压电动机起动等。实行控制保护、监测之用。本开关柜满足IEC298、GB3906等标准要求。具有“五防”功能，可配VD4、ZN63-12(VSl)和VS1+型真空断路器及VRC和LHJCZR1型(F—C)组合电器。实为一种性能优越的配电装置。

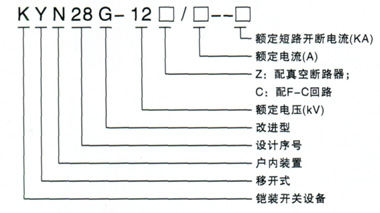

● 产品型号
● 使用环境条件
正常使用条件
a.周围空气温度：上限+40℃下限-15℃
b.海拔：设备安装场所的最大海拔高度1000m
c.环境湿度：日平均相对湿度不大于95％
月平均相对湿度不大于90％
d.地震：地震强度不超过8级
e.周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染
f.无严重污秽及经常性的剧烈震动。严重条件下严酷度设计满足1类要求。
特殊工作条件：
在超过GB3906规定的正常的环境条件下使用时。由用户和制造商协商。

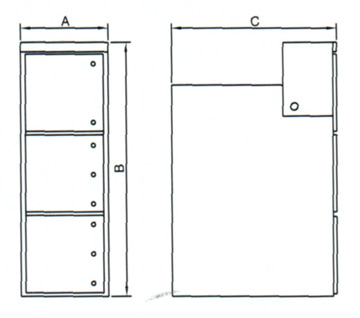

● 外形尺寸和重量
| 高度B（mm） | 2300（2200） | |
| 宽度A（mm） | 分支小母线额定电流至1250A | 650,800 |
| 分支小母线额定电流至1600A及以上 | 1000 | |
| 深度C（mm） | 电缆进出线 | 1500 |
| 架空进出线 | 1660（1700） | |
| 重量（kg） | 700-1200 | |
● 技术参数
| 项目 | 单位 | 数据 | |
| 额定电压 | kV | 3.6、7.2、12 | |
| 额定绝缘水平 | 1min工频耐受电压 | 42 | |
| 雷电冲击耐受电压 | 75 | ||
| 额定频率 | Hz | 50 | |
| 主母线额定电流 | A | 630-4000 | |
| 分支母线额定电流 | 630-4000 | ||
| 4s额定短时耐受电流 | kA | 25,31.5,40,50 | |
| 额定峰值耐受电流 | 63,80,100,125 | ||
| 防护等级 | 外壳为IP4X，隔离间、断路器室门打开时为IP2X | ||
