● 概述
KYN28G一24铠装移开式交流金属封闭开关设备(以下简称开关设备)，适用于户内三相交流50HZ，额定电压12-24KV的电力系统中。主要用于发电厂、变电所、工矿企业及高层建筑中。作为接受和分配电能并对电路实行控制、保护和检测之用。
本开关设备满足GB3906和IEC298标准的要求。具有齐全的“五防”功能。是一种性能优越的配电设备。
KYN28G-24型开关设备可配用ZN63(VS1)、VD4型等中置式高压交流真空断路器。

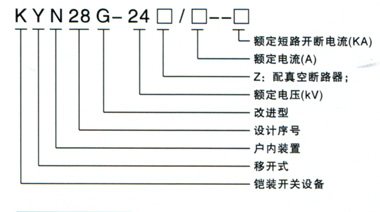

● 产品型号

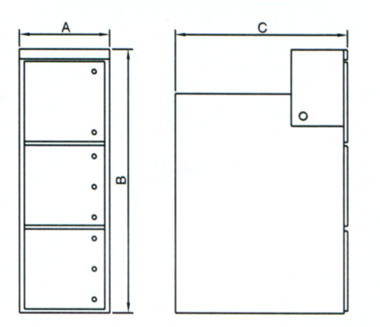

● 外形尺寸和重量
● 使用环境条件
正常使用条件
a周围空气温度：上限+40℃下限-15℃
b海拔：设备安装场所的最大海拔高度1000m
c环境湿度：日平均相对湿度不大于95％
月平均相对湿度不大于90％
d地震：地震强度不超过8级
e周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染
f无严重污秽及经常性的剧烈震动。严重条件下严酷度设计满足1类要求。
特殊工作条件：
在超过GB3906规定的正常的环境条件下使用时。由用户和制造商协商。
高度B（mm） |
2380 |
|
宽度A（mm） |
分支小母线额定电流至1250A |
800,1000 |
分支小母线额定电流至1600A及以上 |
1000 |
|
深度C（mm） |
电缆进出线 |
1810 |
架空进出线 |
2170 |
|
重量（kg） |
840-1440 |
|
● 技术参数
项目 |
单位 |
数据 |
|
额定电压 |
kV |
24 |
|
额定绝缘水平 |
1min工频耐受电压 |
65 |
|
雷电冲击耐受电压 |
125 |
||
额定频率 |
Hz |
50 |
|
主母线额定电流 |
A |
630-2500 |
|
分支母线额定电流 |
630-2500 |
||
4s额定短时耐受电流 |
kA |
20,25,31.5 |
|
额定峰值耐受电流 |
50,63,80 |
||
防护等级 |
外壳为IP4X，隔离间、断路器室门打开时为IP2X |
||
